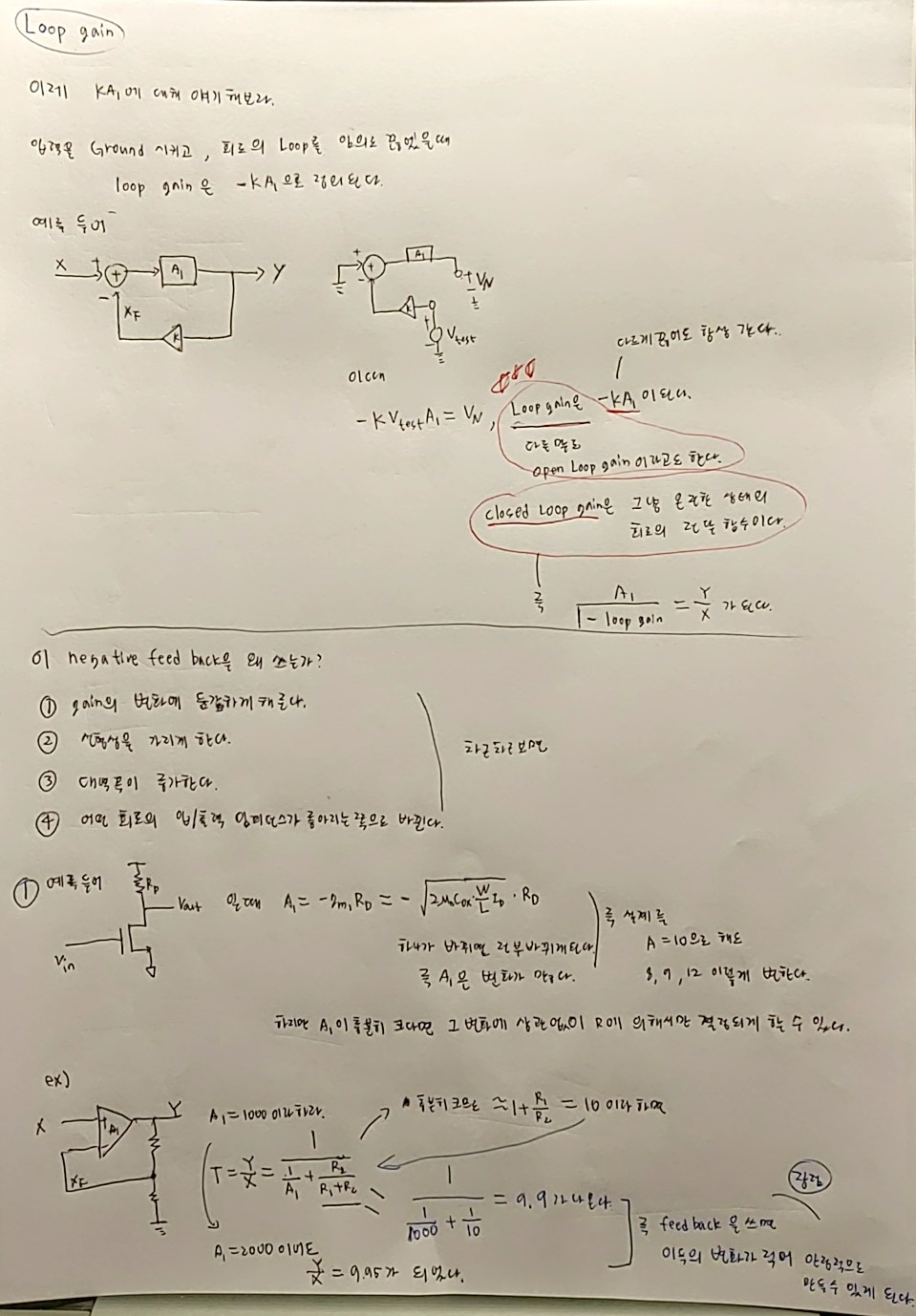

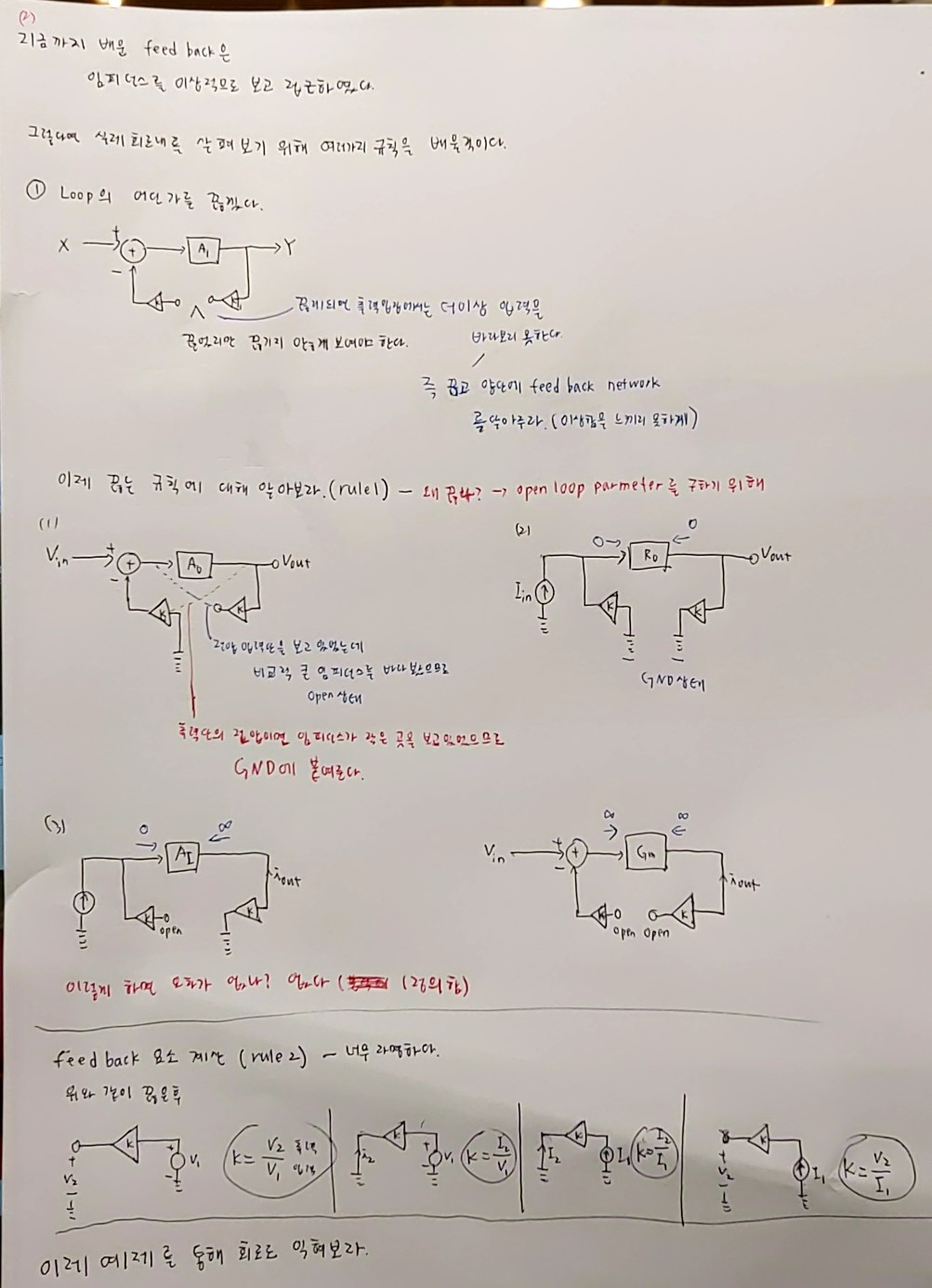

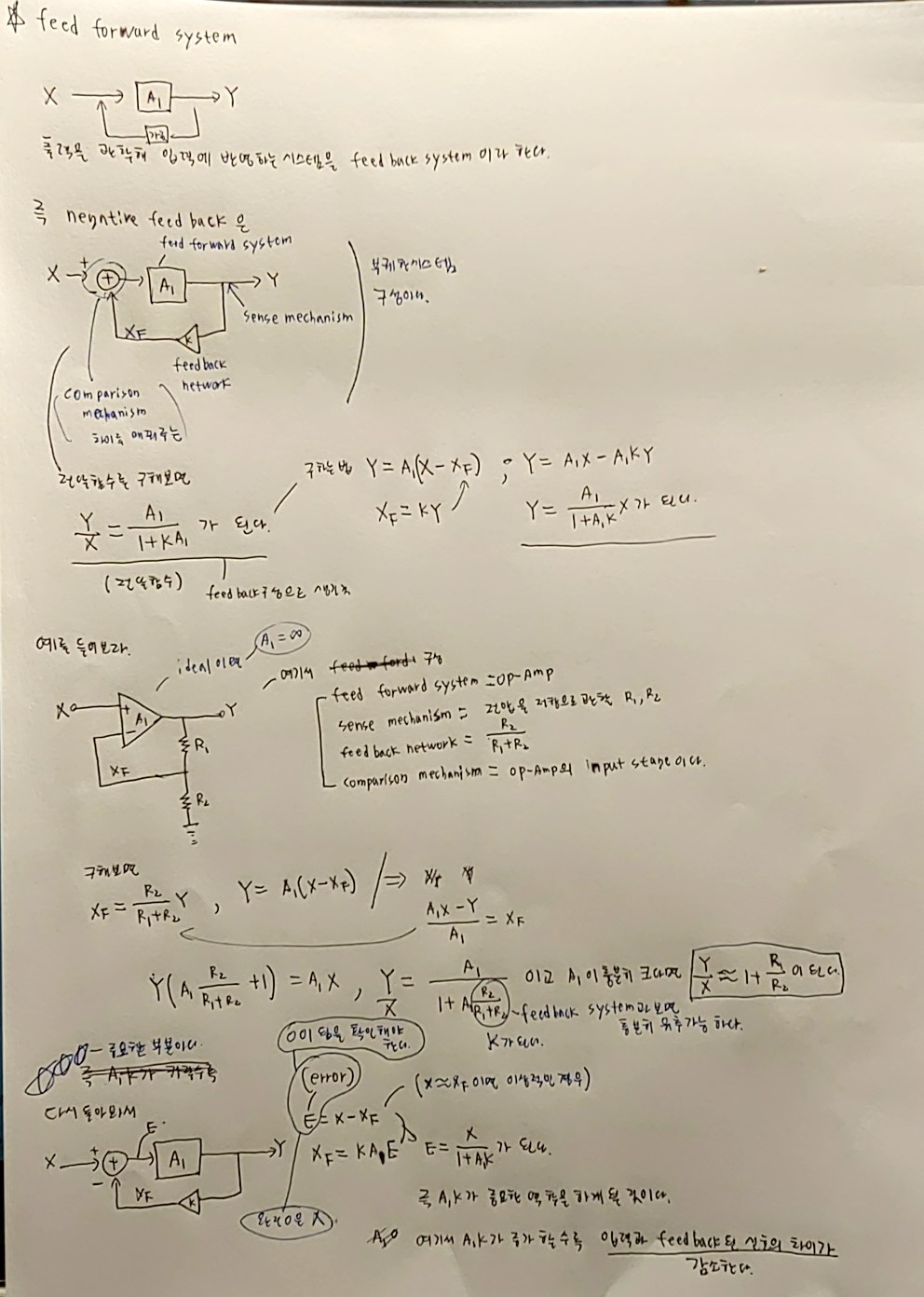

1. V-V Feedback
 |
 |

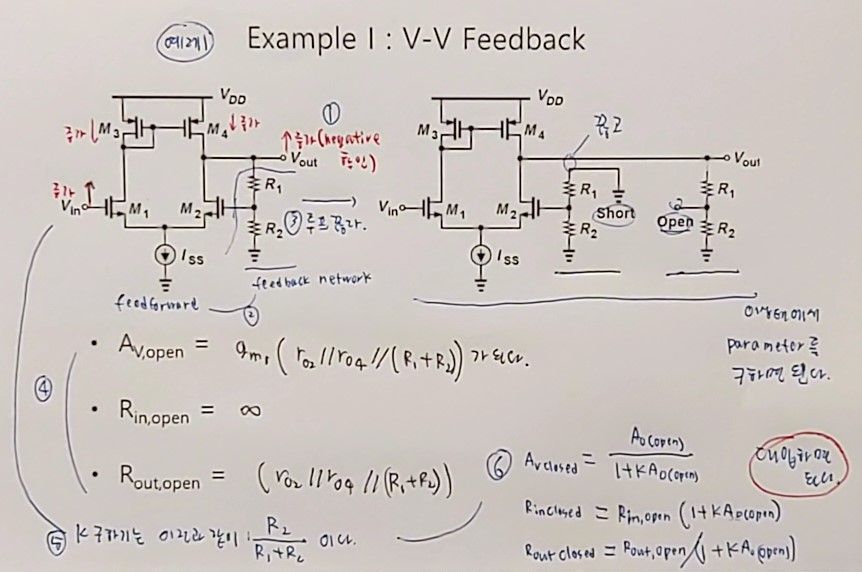

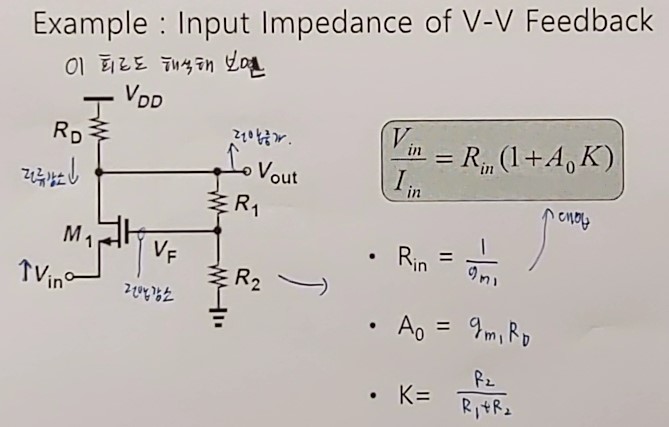

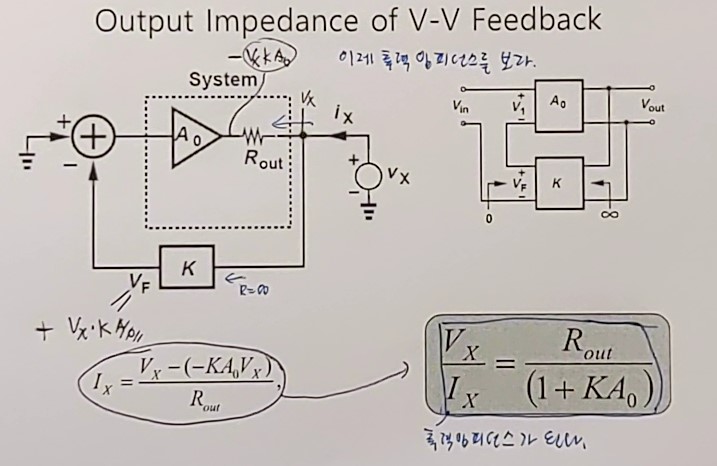

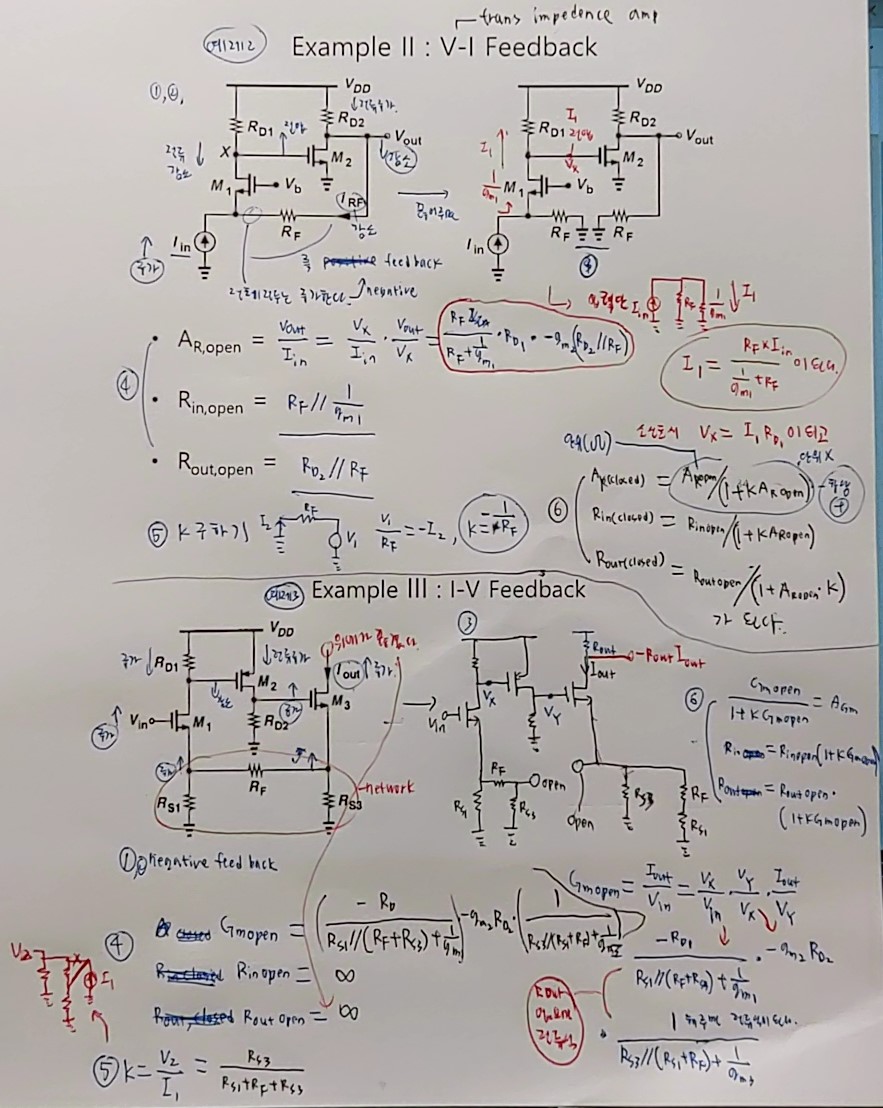

이번에는 입력임피던스와 출력임피던스를 예제를 통해 익혀보자
 |
 |
 |
 |

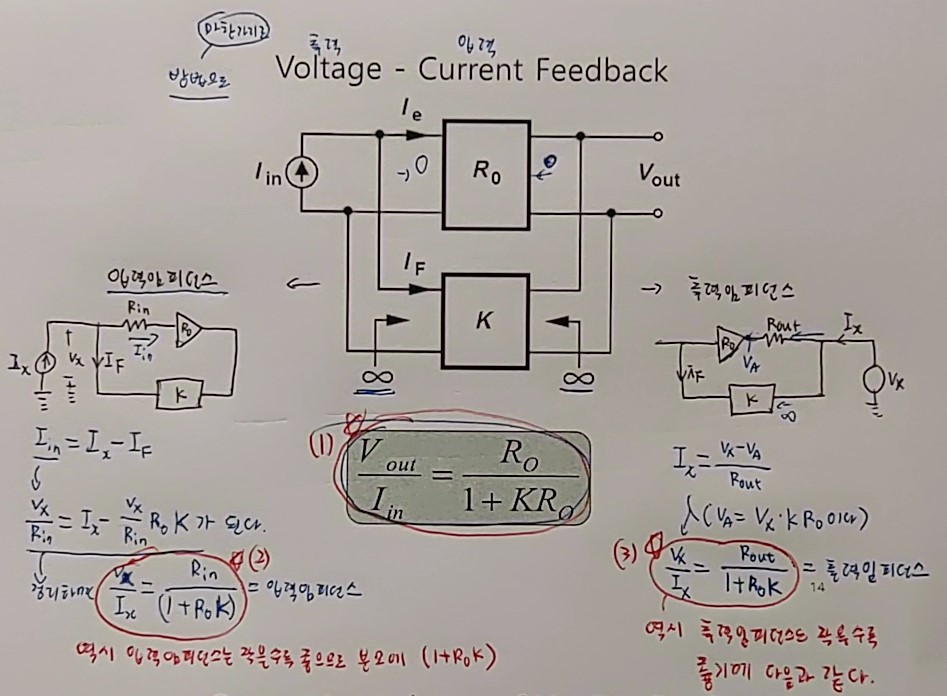

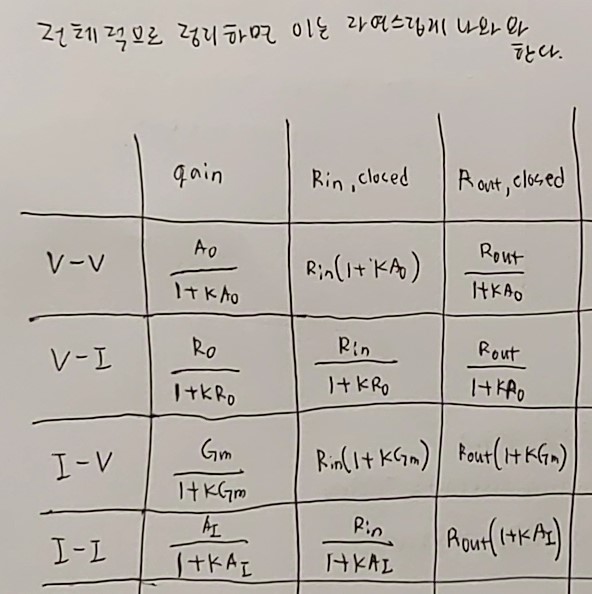

위와 같은 방법으로 구하면 나머지 3가지도 아래와 같다.

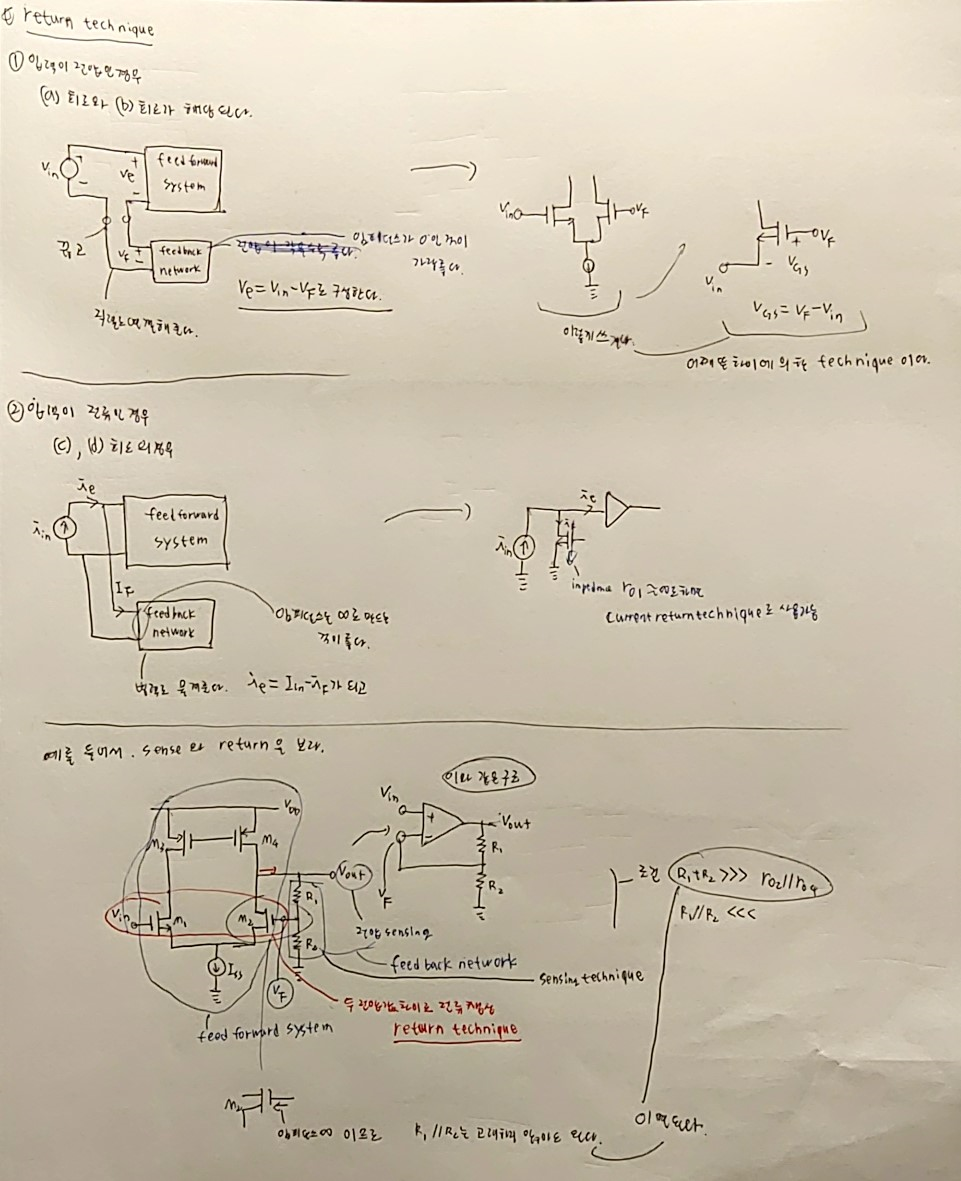

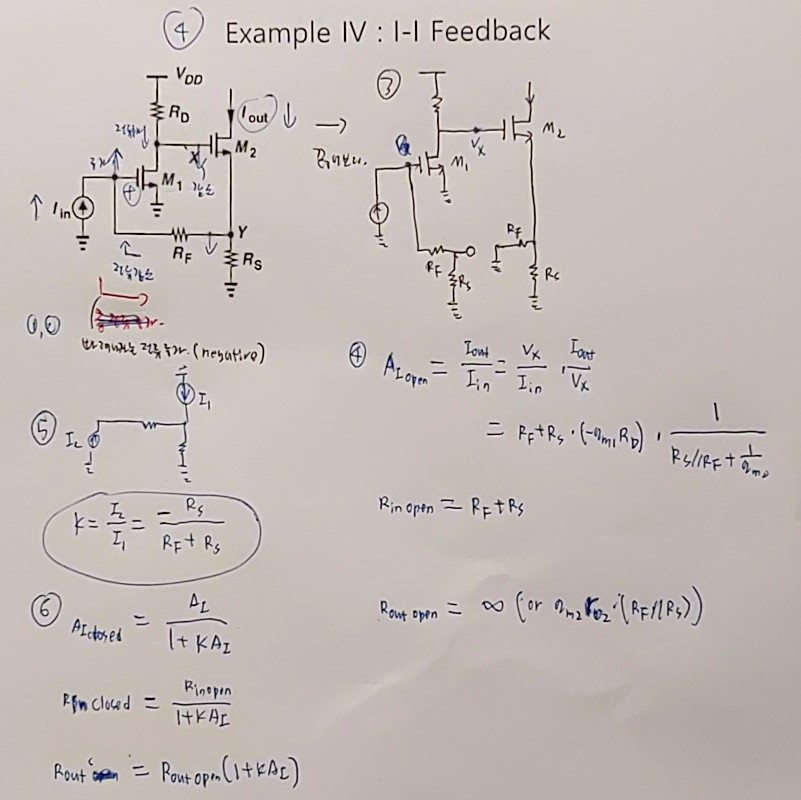

아래의 과정대로 문제풀이를 진행하면 된다.

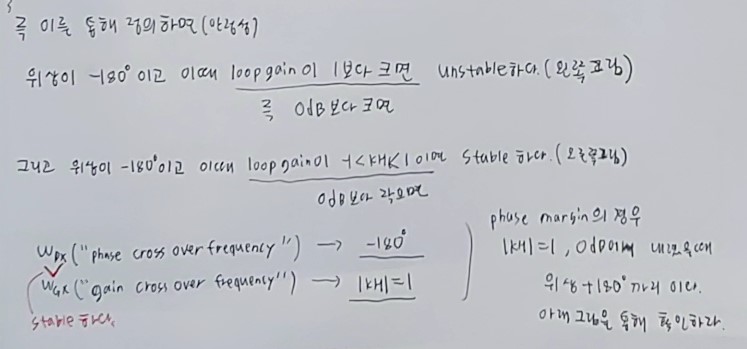

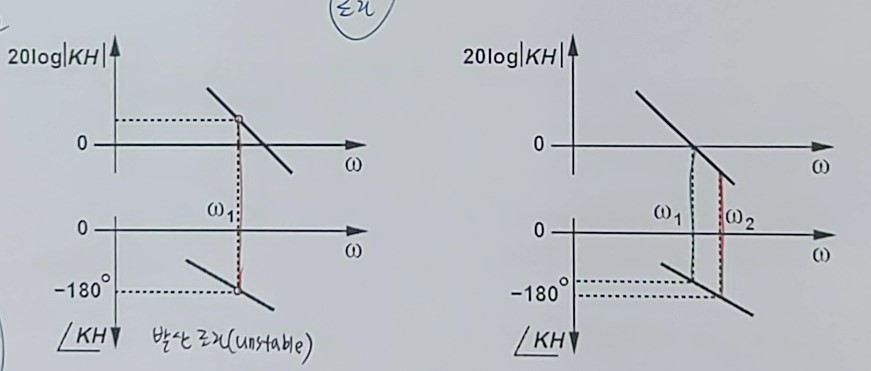

아래 그림에서 왼쪽은 시스템의 안정정을 진폭과 위상에 대해 보았으며 위상은 margin은 오른쪽과 같다
 |
 |

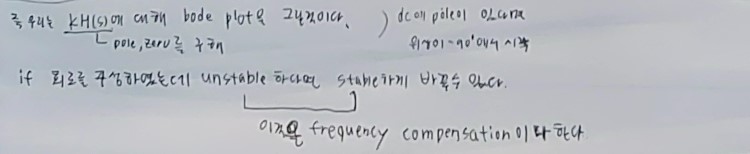

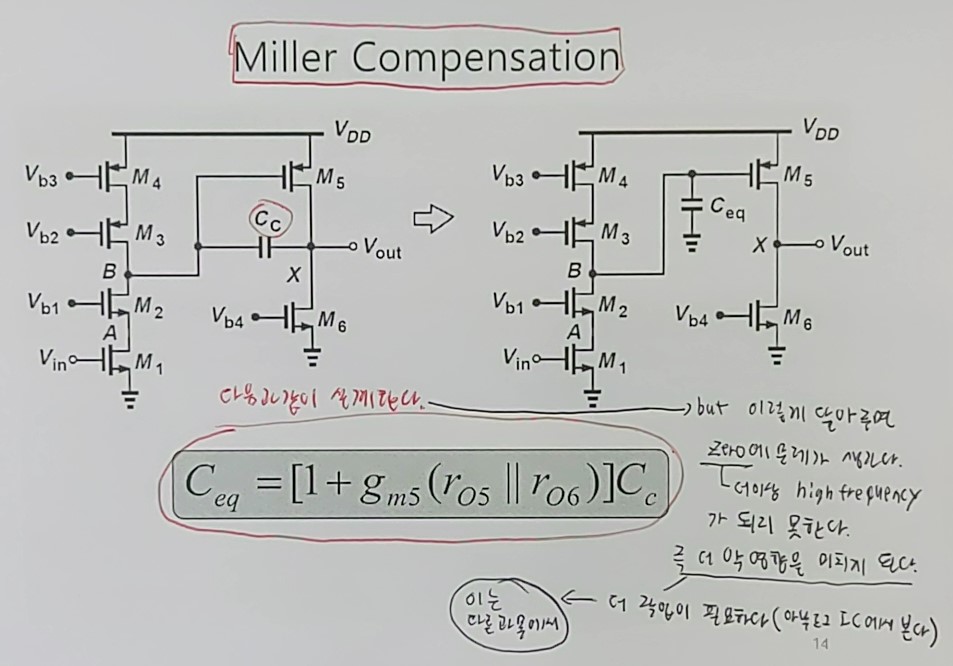

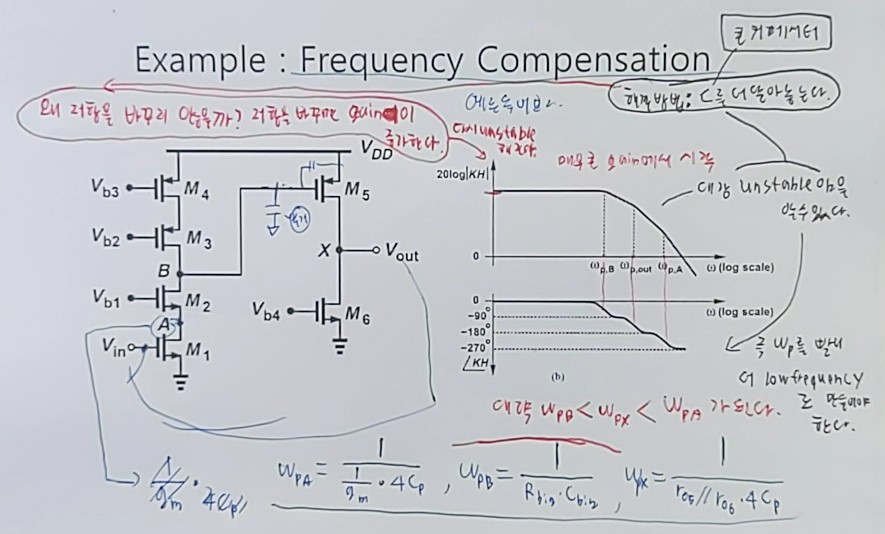

아래 예시를 통해 주파수 compensation을 구성해보자
 |
 |

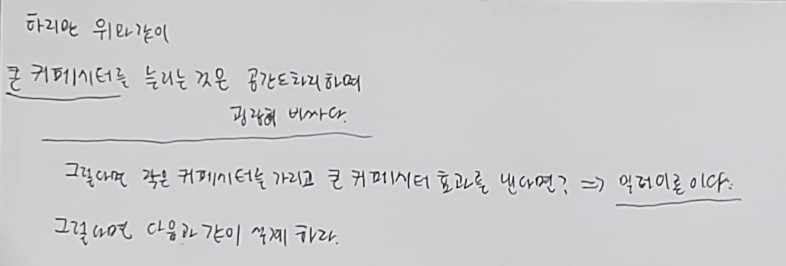

다시 설계하면 오른쪽과 같다.
